VEAS-3000
視覺定位系統
2018-06-24

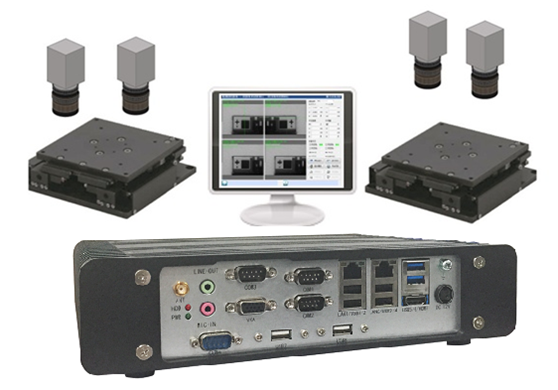

為適應工業4.0智能化、柔性好的需要，視眸圖像推出全新架構的新一代視覺定位系統VEAS-3000及VEAS-3000G系統,其中VEAS-3000支持usb相機，VEAS-3000G支持Gige相機，該系統采用開放平臺的模式，支持多個品牌相機，分辨率支持到1200萬像素；支持8個相機調試對位；支持4個平臺同時工作；支持多種PLC直接通訊；支持軸卡直接控制。客戶根據需要自由選擇對位方式。
詳細介紹：
◆對位流程：

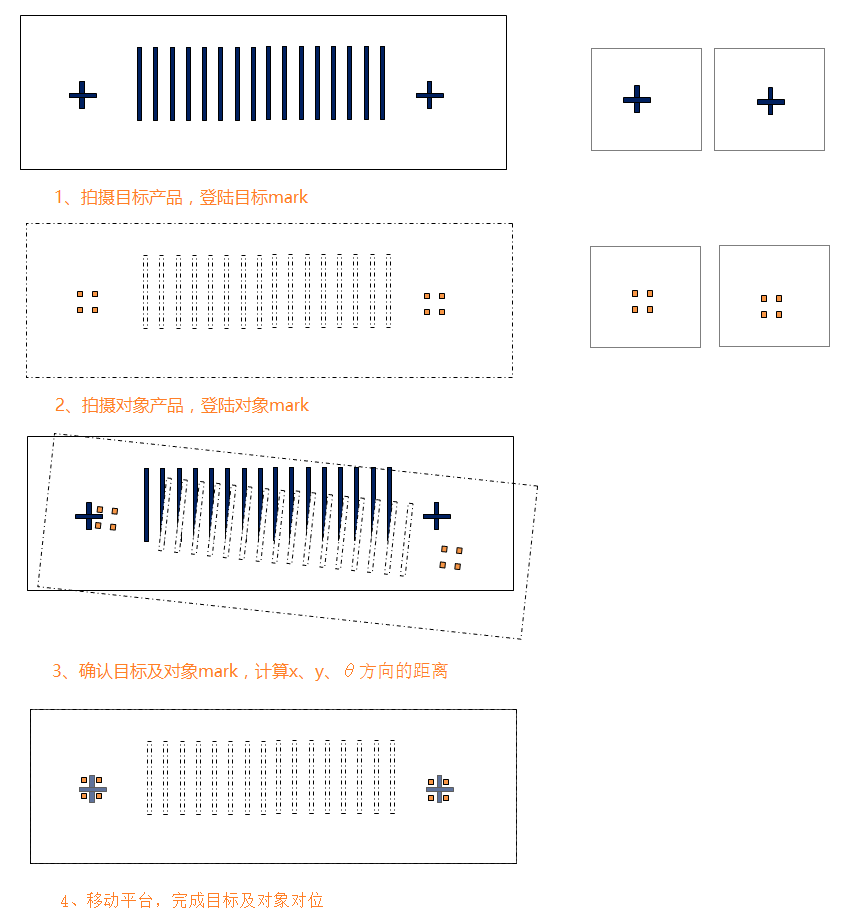

自動視覺對位的主要工作流程通常是先對目標物體（通常固定不動）的MARK進行拍照，再對對象物體（通常為平臺上物體）的Mark進行拍照，完成兩組Mark的拍照后，計算出對象到目標之間的X、Y、θ方向的距離，系統發送間距值給平臺馬達，平臺帶對象物移動相應的移動量，從而將對位物移動到目標位置，可以通過再次確認對象物Mark確認移動精度，確認是否再次移動
◆通訊協議：
無協議通訊：傳統字符串指令發送方式，支持TCP/IP網絡通訊（客戶端及服務器端）及串口RS232T通訊；
PLC直接通訊：上位機無需編程，只需要在約定的寄存器中寫入相應的指令數字代碼即可完成與圖像處理器的通訊，可以快速完成設備與圖像處理器的聯合調試。目前支持PLC鏈接方式通訊的主要PLC廠家如下：三菱電機 Melmsc系列、 基恩士 KV系列（支持KV-COM+及數據鏈路協議、MC協議）、歐姆龍 SYSMAC、 松下電工FP系列、安川電機MP系列
◆支持平臺：

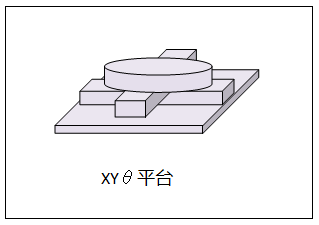

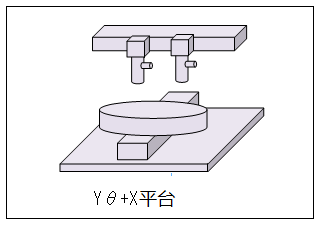

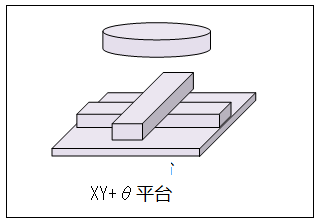

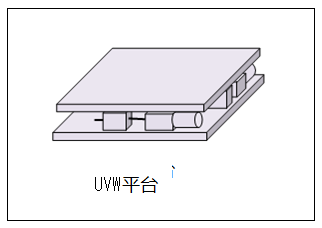

支持XYθ、X+Yθ、Y+Xθ、XY+θ、UVW、Xθ等多種平臺
◆應用領域：
1、COG、FOG 2、背光組裝 3、偏光片貼合 4、曝光機 5、玻璃切割 6、絲網印刷 7、點膠機 8、點燈檢查 9、自動抓取
◆對位方式：

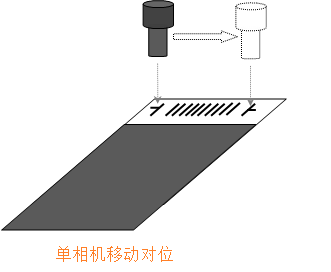

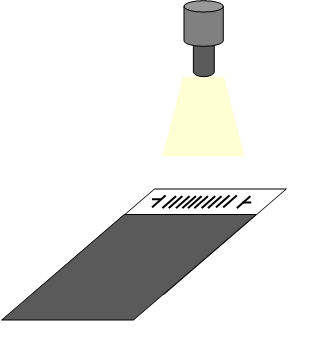

1、單相機對位（相機移動拍照）：相機安裝在一個X方向的軸上，產品在平臺上不移動，相機移動拍照產品的兩個Mark，由于只能做一次對位，相對精度不夠高，主要用于產品的上下料及預對位。

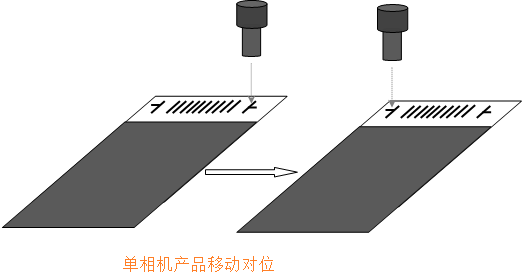

2、單相機對位（產品移動拍照）：只有一只相機固定安裝，產品在平臺上或者機械手臂上，如下圖，產品的右邊先進入視野，拍照完成后，平臺或者機械手移動產品，使左邊的Mark進入相機視野，拍照完成后，發送對位計算指令，獲取產品的相對或者決定位移量。
3、單相機對位（單相機一次拍兩個Mark）：一般是高分辨率相機一次拍攝2個Mark，主要用于Mark小間距的對位，如小間距的COG預壓工位，可以做多次對位。
4、單相機（產品的直角邊）：主要用于料盤上下料情況下，產品偏移角度較大，用產品的直角邊對產品進行位置及角度定位
5、單相機對位（點線對位方式）：單相機對位，視野中一個mark用于確定對位的中心點，如下圖的蓋板的圓孔，用視野中一條確定的線條定位產品的角度，通過參考點和線的角度進行產品的定位

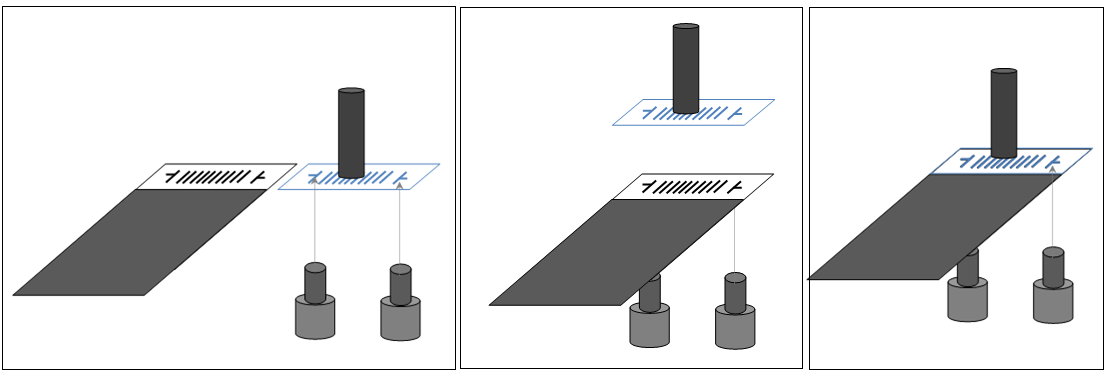

6、雙相機對位：一般用于高精度對位，可以先拍攝目標mark，然后再拍照產品的對象mark，拍照完成后，進行一次移動，并再次拍照對象的mark，判斷目標與對象的偏差，直到滿足產品的精度要求。

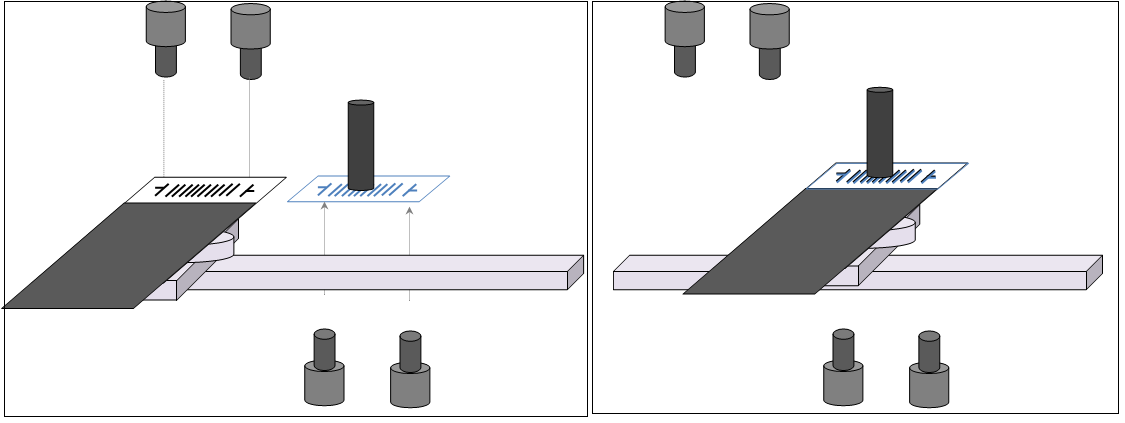

7、4相機關聯對位：有些雙相機對位，目標和對象不可能再同一個方向拍照到，如目標只能從下向上拍照，對象只能從上向下拍照，可以通過4相機對位方式，兩個相機拍目標，兩個相機拍對象，計算出目標與對象的偏差，進行對位。

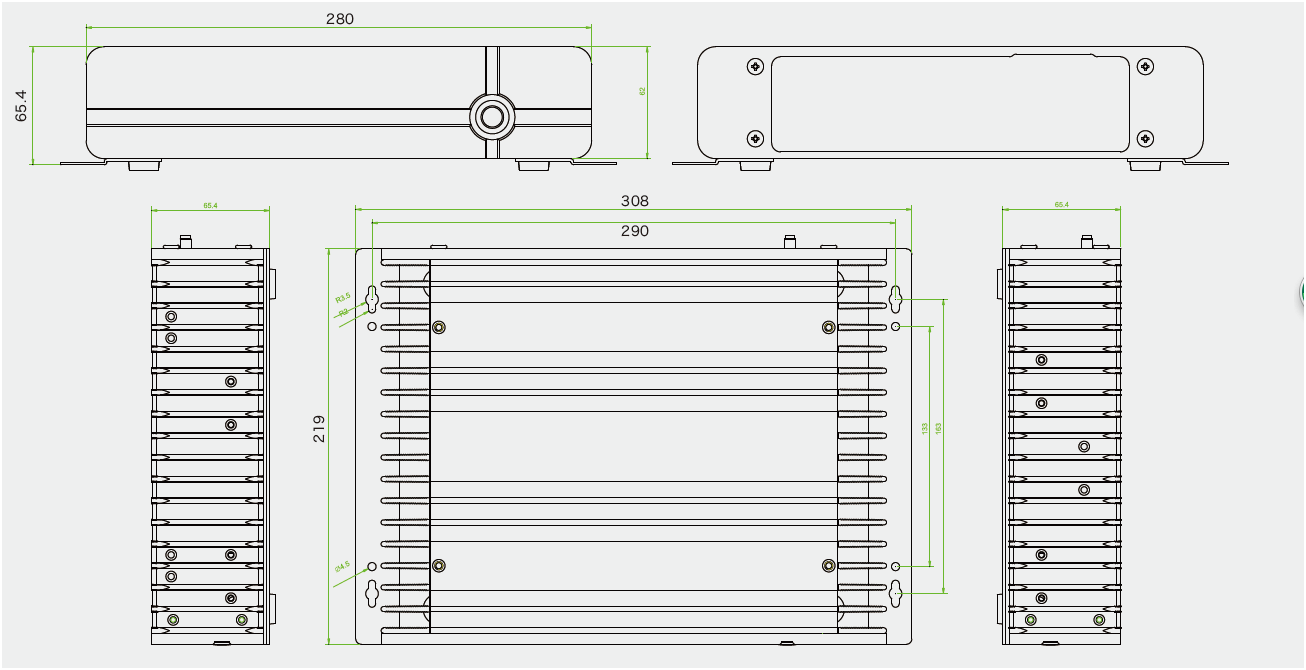

◆主機尺寸：
